BlobDetector Class Reference

Simple color-based object/blob detection/tracking. More...

#include <jevoisbase/Components/ObjectDetection/BlobDetector.H>

Inheritance diagram for BlobDetector:

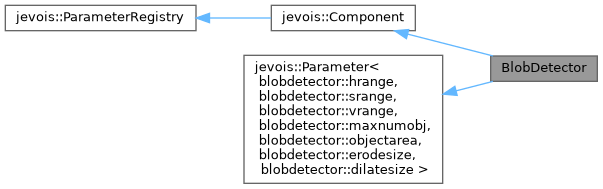

Collaboration diagram for BlobDetector:

Public Member Functions

virtual ~BlobDetector ()
 Virtual destructor for safe inheritance. More...

std::vector< std::vector< cv::Point > > detect (cv::Mat const &imghsv)
 Detect blobs, each is represented as a contour (vector of (x,y) coordinates) More...

- Public Member Functions inherited from jevois::Component
 Component (std::string const &instance)

virtual ~Component ()

std::shared_ptr< Comp > addSubComponent (std::string const &instance, Args &&...args)

void removeSubComponent (std::shared_ptr< Comp > &component)

void removeSubComponent (std::string const &instance, bool warnIfNotFound=true)

std::shared_ptr< Comp > getSubComponent (std::string const &instance) const

bool isTopLevel () const

Engineengine () const

bool initialized () const

const std::string & className () const

const std::string & instanceName () const

std::vector< std::string > setParamVal (std::string const &paramdescriptor, T const &val)

void setParamValUnique (std::string const &paramdescriptor, T const &val)

std::vector< std::pair< std::string, T > > getParamVal (std::string const &paramdescriptor) const

getParamValUnique (std::string const &paramdescriptor) const

std::vector< std::string > setParamString (std::string const &paramdescriptor, std::string const &val)

void setParamStringUnique (std::string const &paramdescriptor, std::string const &val)

std::vector< std::pair< std::string, std::string > > getParamString (std::string const &paramdescriptor) const

std::string getParamStringUnique (std::string const &paramdescriptor) const

void freezeParam (std::string const &paramdescriptor)

void unFreezeParam (std::string const &paramdescriptor)

void freezeAllParams ()

void unFreezeAllParams ()

std::string descriptor () const

void setParamsFromFile (std::string const &filename)

std::istream & setParamsFromStream (std::istream &is, std::string const &absfile)

virtual void paramInfo (std::shared_ptr< UserInterface > s, std::map< std::string, std::string > &categs, bool skipFrozen, std::string const &cname="", std::string const &pfx="")

void foreachParam (std::function< void(std::string const &compname, ParameterBase *p)> func, std::string const &cname="")

std::shared_ptr< DynamicParameter< T > > addDynamicParameter (std::string const &name, std::string const &description, T const &defaultValue, ParameterCategory const &category)

std::shared_ptr< DynamicParameter< T > > addDynamicParameter (std::string const &name, std::string const &description, T const &defaultValue, ValidValuesSpec< T > const &validValuesSpec, ParameterCategory const &category)

void setDynamicParameterCallback (std::string const &name, std::function< void(T const &)> cb, bool callnow=true)

void removeDynamicParameter (std::string const &name)

void setPath (std::string const &path)

std::filesystem::path absolutePath (std::filesystem::path const &path="")

std::shared_ptr< Comp > addSubComponent (std::string const &instance, Args &&...args)

void removeSubComponent (std::shared_ptr< Comp > &component)

void removeSubComponent (std::string const &instance, bool warnIfNotFound=true)

std::shared_ptr< Comp > getSubComponent (std::string const &instance) const

bool isTopLevel () const

Engineengine () const

bool initialized () const

const std::string & className () const

const std::string & instanceName () const

std::vector< std::string > setParamVal (std::string const &paramdescriptor, T const &val)

void setParamValUnique (std::string const &paramdescriptor, T const &val)

std::vector< std::pair< std::string, T > > getParamVal (std::string const &paramdescriptor) const

getParamValUnique (std::string const &paramdescriptor) const

std::vector< std::string > setParamString (std::string const &paramdescriptor, std::string const &val)

void setParamStringUnique (std::string const &paramdescriptor, std::string const &val)

std::vector< std::pair< std::string, std::string > > getParamString (std::string const &paramdescriptor) const

std::string getParamStringUnique (std::string const &paramdescriptor) const

void freezeParam (std::string const &paramdescriptor)

void unFreezeParam (std::string const &paramdescriptor)

void freezeAllParams ()

void unFreezeAllParams ()

std::string descriptor () const

void setParamsFromFile (std::string const &filename)

std::istream & setParamsFromStream (std::istream &is, std::string const &absfile)

virtual void paramInfo (std::shared_ptr< UserInterface > s, std::map< std::string, std::string > &categs, bool skipFrozen, std::string const &cname="", std::string const &pfx="")

void foreachParam (std::function< void(std::string const &compname, ParameterBase *p)> func, std::string const &cname="")

std::shared_ptr< DynamicParameter< T > > addDynamicParameter (std::string const &name, std::string const &description, T const &defaultValue, ParameterCategory const &category)

std::shared_ptr< DynamicParameter< T > > addDynamicParameter (std::string const &name, std::string const &description, T const &defaultValue, ValidValuesSpec< T > const &validValuesSpec, ParameterCategory const &category)

void setDynamicParameterCallback (std::string const &name, std::function< void(T const &)> cb, bool callnow=true)

void removeDynamicParameter (std::string const &name)

void setPath (std::string const &path)

std::filesystem::path absolutePath (std::filesystem::path const &path="")

- Public Member Functions inherited from jevois::ParameterRegistry
virtual ~ParameterRegistry ()


Additional Inherited Members

- Protected Member Functions inherited from jevois::Component
virtual void preInit ()

virtual void postInit ()

virtual void preUninit ()

virtual void postUninit ()

virtual void preInit ()

virtual void postInit ()

virtual void preUninit ()

virtual void postUninit ()

- Protected Member Functions inherited from jevois::ParameterRegistry
void addParameter (ParameterBase *const param)

void removeParameter (ParameterBase *const param)

void callbackInitCall ()


Detailed Description

Simple color-based object/blob detection/tracking.

This component isolates pixels within a given HSV range (hue, saturation, and value of color pixels), does some cleanups, and extracts object contours. It sends information about object centers over serial.

This algorithm usually works best with the camera sensor set to manual exposure, manual gain, manual color balance, etc so that HSV color values are reliable.

This code was loosely inspired by: https://raw.githubusercontent.com/kylehounslow/opencv-tuts/master/object-tracking-tut/objectTrackingTut.cpp written by Kyle Hounslow, 2013.

For more information, see ObjectTracker

Definition at line 93 of file BlobDetector.H.

Constructor & Destructor Documentation

◆ ~BlobDetector()

BlobDetector::~BlobDetector ( )
virtual

Virtual destructor for safe inheritance.

Definition at line 25 of file BlobDetector.C.

Member Function Documentation

◆ detect()

std::vector< std::vector< cv::Point > > BlobDetector::detect ( cv::Mat const &  imghsv)

Detect blobs, each is represented as a contour (vector of (x,y) coordinates)

Definition at line 29 of file BlobDetector.C.

References area().

Referenced by ArUcoBlob::detectBlobs(), PythonObject6D.PythonObject6D::process(), FirstPython.FirstPython::process(), PythonObject6D.PythonObject6D::processNoUSB(), and FirstPython.FirstPython::processNoUSB().


The documentation for this class was generated from the following files:
